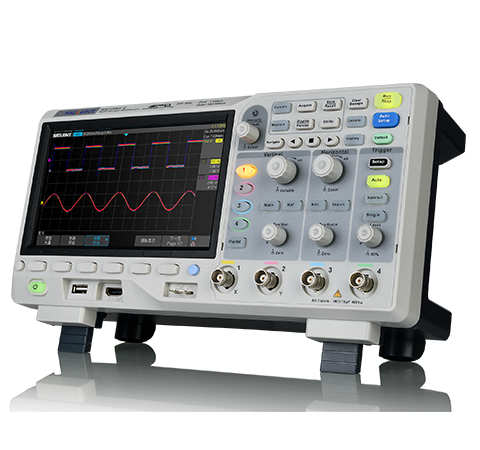

產品介紹

主要特性

• 2/4通道，1 GSa/s采樣率
• 70 M/100 M/200 MHz帶寬
• 1 M點 FFT 分析
• 14 M全采樣點測量運算
• 標配IIC/SPI/UART/CAN/LIN串行觸發和解碼
• 選配MSO，16路數字通道

深存儲，快刷新
采用鼎陽獨創的SPO技術，數字觸發系統，觸發靈敏度高，抖動小
256 級輝度和色溫顯示，更清晰
波形刷新率400,000 wfm/s，輕松捕獲異常波形
14 Mpts存儲深度，深入查看波形細節
數據分析處理的一次變革
14 M全采樣點測量，測量精度和采樣精度完全相同，不失真
14 M全采樣點運算，增配協處理器完成，速度更快
1 M點FFT運算，支持Peaks, Markers, FFT點數可選
支持Zoom、Gating、Math測量和統計功能
支持38種自動測量功能
硬件加速運算，用戶體驗更暢快
電源環路響應分析（波特圖）
在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因?yàn)槠涓甙旱膬r(jià)格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS1000X-E示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。

· 全新開發的波特圖測量核心，更高的測量靈敏度和精度
· 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
· 人性化的UI設計，參數設置更友好
· 列表和游標測量，分析結果更直觀
標配串行解碼
市面上的大多數示波器本身不標配串行CAN、LIN、I2C、SPI、RS-232/UART 總線觸發和解碼功能，需要額外購買選件開通此項功能。而SDS1000X-E這款產品應廣大工程師需求而生，此項功能作為標配，免費開放。

波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，并支持將數據進行存儲與導出。
強大的調試分析能力
事件搜索和導航，快速定位感興趣的事件
MSO邏輯分析儀集成，混合信號分析利器
歷史模式和順序模式結合，異常信號無所遁形
基于硬件的Pass/Fail模式，適用于長期監測信號
通過Web網頁進行遠程控制
內嵌了Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制、觀察波形、獲取測量結果，可滿足高壓、高溫等特殊環境的應用需求。內嵌的虛擬控制面板和示波器面板完全相同，使用起來更加簡單方便。SDS1000X-E 支持PC 和手機兩種風格的網頁布局，在手機上也能輕松完成控制和觀察。
型號

模擬帶寬

通道數

最高實時采樣率

最高波形捕獲率

最大存儲深度

參考價(含稅)
SDS1204X-E

200 MHz

4

1 GSa/s

400,000 wfm/s

14 Mpts

￥ 5,680
SDS1202X-E

200 MHz

2 + EXT

1 GSa/s

400,000 wfm/s

14 Mpts

￥ 4,380
SDS1104X-E

100 MHz

4

1 GSa/s

400,000 wfm/s

14 Mpts

￥ 5,280
SDS1102X-E

100 MHz

2 + EXT

1 GSa/s

400,000 wfm/s

14 Mpts

￥ 3,780
SDS1074X-E

70 MHz

4

1 GSa/s

400,000 wfm/s

14 Mpts

￥ 4,880
SDS1072X-E

70 MHz

2 + EXT

1 GSa/s

400,000 wfm/s

14 Mpts

￥ 3,480
